臺達運動控制卡在電子行業上的應用

發布時間：2014-11-07 00:00:00

　　全自動錫膏印刷機是SMT（表面貼裝技術）生產線的關鍵設備之一。作為表面貼裝生產線的頭一道工序，錫膏印刷質量的好壞對SMT產品的合格率有著重大的影響。影響錫膏印刷質量的一個重要因素是印刷機各部分的運動控制精度，目前SMT產品的生產向高產出率和"零缺陷"方向發展，在生產中，印刷機需要長時間穩定不間斷地高速運行，這對其運動控制系統的運行速度、穩定性及可靠性提出了很高的要求。

　　圖1全自動錫膏印刷機

　　1自動PCB印刷機的工作原理
　　錫膏印刷機主要包括以下幾個部件：視覺系統、刮刀模組、PCB傳送軌道和糾偏定位平臺?？刂聘鞑考\動的共有8個驅動軸，其中，板寬調整控制動導軌前后移動，將PCB傳送軌道調整到與待加工PCB相應的寬度；相機X、相機Y控制相機移動到MARK點位置；平臺X、平臺Y1、平臺Y2控制糾偏定位平臺前后、左右移動并旋轉角度，使PCB與鋼網準確對齊；平臺升降控制糾偏定位平臺升降，完成平臺工作位置切換；刮刀拖動控制刮刀模組前后移動，完成印刷。各驅動軸運動均為點位運動，無聯動要求。
　　印刷機的工作流程為：先，PCB通過PCB傳送軌道進入印刷機后，安裝在PCB傳送軌道上的PCB夾緊裝置將PCB固定；其次，視覺系統依次根據PCB及鋼網上各自?xún)蓚€(gè)MARK點發出位置反饋信號；再次，調整平臺糾正PCB與鋼網間的位置及角度偏差，將PCB與鋼網準確對齊；然后，糾偏定位平臺上升到印刷位置，刮刀模組上的刮刀前后移動將錫膏均勻的印刷到PCB的焊盤上；較后，糾偏定位平臺下降到原位，PCB夾緊裝置松開，PCB建立和絕對位置定位的實現。傳送帶將PCB送出印刷機，完成一個工作循環。
　　2臺達控制方案

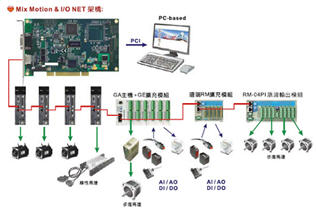

　　臺達運動控制卡系統組成如圖2所示。

　　圖2運動控制卡系統組成

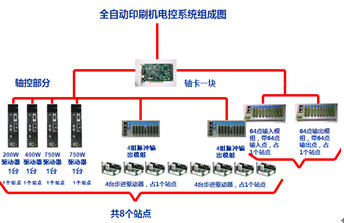

　　臺達多軸運動控制卡電控系統硬件結構如圖3所示

　　圖3多軸運動控制卡電控系統硬件結構

　　臺達運動控制卡電控系統由1片多軸運動控制卡PCI-DMC-A01、2臺4路脈沖輸出模塊ASD-DMC-04PI，以及1臺200WASD-A2-0221-F、1臺400WASD-A2-0421-F、2臺750WASD-A2-0721-F伺服驅動器，搭配1臺64點輸入模塊ASD-DMC-64MN和1臺64點輸出模塊ASD-DMC-64NT組成。
　　臺達多軸運動控制卡電控系統軟件編程：
　　通過對錫膏印刷機工作方式進行分析，可知印刷機各軸有著相同的基本運動方式：原點搜索（REFERENCE）、絕對位置定位（ABS）和點動控制（JoG）。其中，點動控制（JOG）用于印刷機的手動調試，在正常運行中將被禁止使用；原點搜索（REFER-ENCE）用于建立各軸運動的坐標原點；絕對位置定位（ASS）用于在原點建立后完成運動定位。由于各軸有著相同的基本運動方式，在編寫控制程序時可以采用相同的程序結構。按照功能的不同將程序劃分為4個模塊：初始化、通信校驗、運動控制及故障處理。在初始化中，程序回到初始狀態，各參數恢復到初始值；通信校驗中，對從上位機接受到的命令進行校驗，并對錯誤命令進行處理；運動控制包括上述三種基本運動方式的實現；故障處理中對運行過程中發生的故障進行處理。
　　3臺達運動控制卡的優勢
　　采用臺達運動控制卡具有以下優勢：

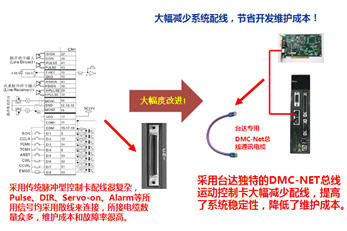

　?。?）配線簡單，獨特的臺達DMC-NET,大大減少控制端配線，提高了系統的可靠性，降低了維護成本，如圖4。

　　圖4DMC-NET總線運動控制卡減少配線

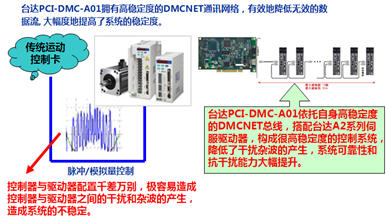

　?。?）穩定的系統網絡(luò )架構，擁有高穩定度的DMCNET通訊網絡(luò )，有效地降低無效的數據流,大幅度地提高了系統的穩定度，如圖5。

　　圖5DMC-NET總線運動控制卡提高系統穩定性

　　隨著電子產品向微型化、便攜式、網絡(luò )化和多媒體方向迅速發展，SMT（表面貼裝技術）在電子工業中正得到越來越廣泛的應用，并且在許多領域部分或全部取代了傳統電子裝配技術，SMT的出現使傳統電子裝配技術發生了根本的、革命性的變革。在SMT裝備研制過程中，涉及到兩項關鍵技術：其一是視覺位置誤差反饋信號的計算與獲取，另一個是運動控制系統的精確定位。采用臺達多軸運動控制卡的方案，大大縮短了工控機IPC的CPU占用時間，提高了系統響應的實時性，并且提高了自動PCB印刷機系統的定位精度和響應速度，使得自動PCB印刷機取得了很好的經濟效益。
