PLC網絡(luò )技術是實現控制自動化、資源共享和集散控制的重要環節，而早期的RS232、RS485早已難于滿足當今工業自動化、智能化、信息化的發展進程。為此，各個廠家針對自己的優勢開發了不少通訊接口、通訊模塊、通訊協議，使PLC實現了高速化、多層次、大信息傳輸和開發性的發展。
當今PLC的主流通訊方式PPI、MPI、Profbus、CC-LINK、Devicenet、CANopen、以太網、光纖等，使多層次控制、集散控制、Motion控制取得了很好的控制效果，更是深受廣泛用戶的親睞。以下介紹臺達AH500中型機Ether Link應用。
1 Link和Ether Link的對比
|
PLC Link |
Ether Link |
|
|
CPU運行 |
需要 |
不必 |
|
通訊方式 |
RS-485 |
Ethernet |
|
傳輸速度 |
115200bps |
100Mbps |
|
位置參考 |
站號 |
IP位址 |
|
裝置關系 |
主從 |
平行 |
|
較大站數 |
32 |
128 |
|
較大讀寫 |
450 words |
1980 words |
|
網絡(luò )讀取資料 |
不可 |
可 |
2 Ether Link建立事項
先，把滑標移至"NWCONFIG"欄處，雙擊"NWCONFIG"創(chuàng )建系統網絡(luò )構架。界面顯示如圖1。
圖1創(chuàng )建系統網絡(luò )構架界面圖

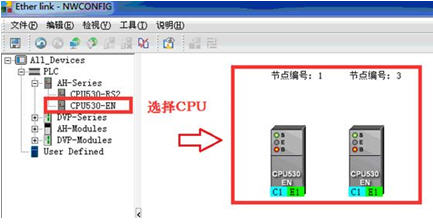

第二，雙擊"NWCONFIG"后，在"ALL_Devices"下拉欄目中，根據AH500機種選擇"AH-Series"下拉欄目中的相應以太網機種（CPU530-EN）。以雙擊或復制的方式進行添加實際的CPU數量及系統構架，如圖2所示。
圖2 添加CPU界面圖

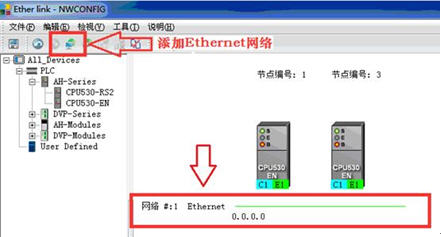

第三，選擇對應的CPU后，再進行添加Ethernet網絡(luò )，如圖3所示。
圖3 添加Ethernet網絡(luò )界面圖

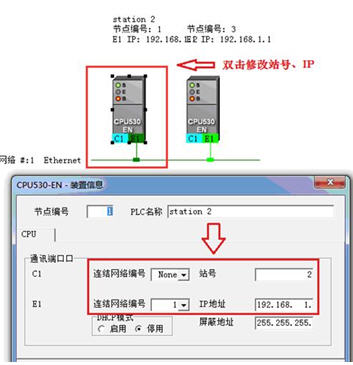

第四，成功添加Ethernet絡(luò )后，程序界面會(huì )出現網絡(luò )線的標識，雙擊Ethernet網絡(luò )標識進行編輯各CPU的網絡(luò )站號及網絡(luò )IP地址（CPU出產默認IP:192.168.1.1），如圖4所示。
圖4 編輯各CPU的網絡(luò )站號及網絡(luò )IP地址界面

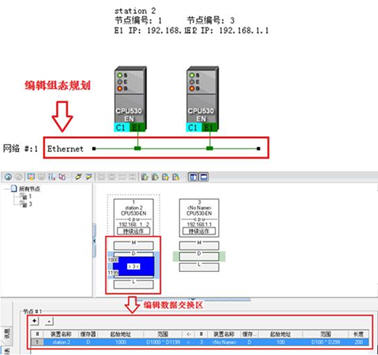

第五，CPU的網絡(luò )站號及IP設置完畢后，雙擊網絡(luò )構建組態線進行各CPU間的編輯組態規劃，如圖5所示。
圖5 編輯組態規劃界面顯示
選擇對應的單元裝置，設置各單元對應的起始地址、長度。圖5表示station 1的D100-D299(200筆)數據對應station 2的地址為1000-D1199。即該區域為各站的數據交換區，其中，起始地址和長度可根據用戶要求自定義設置。其他CPU映射區設置相同步驟。

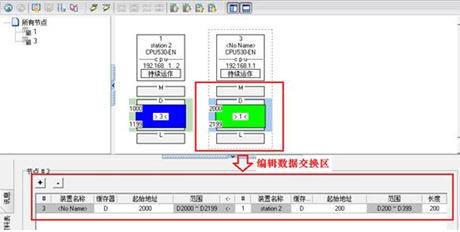

第六，station 1數據交換區設置。表示station 1的D200-D399的數據對應station 2的D2000-D2199，長度為200。
圖6 station 1數據交換區設置界面顯示
3 總結
臺達AH500中型機的Ether Link應用，為用戶解決傳統的傳輸速度慢、通訊距離短、易干擾、布線復雜的問題，以方便、穩定、可靠的方式，為上位機提供了信號讀取的相關通訊事項。
